             Цель работы:

             Усилить входной аналоговый сигнал до заданного уровня и преобразовать

             его в цифровой.

             Дано:

                             биполярный

            Для нормальной работы схемы необходимо правильно подобрать ОУ.

            Найдём коэффициент усиления

         Следовательно, нужно использовать 100% обратную связь.

             Частота единичного коэффициента усиления

             Напряжение смещения , т.е. В.

             По этим характеристикам в таблице находим подходящий усилитель:

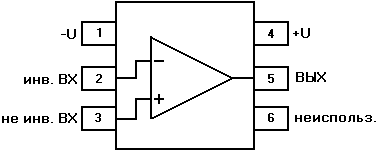

            OP 1177                         или:        OP 27

            $ 0.8                                      $ 1.05

           Подберём АЦП.

           Для этого нужно определить частоту дискретизации и разрядность:

           частота дискретизации

             ,

          ,

         ;

       разрядность АЦП

        ,

        ; 1024 > 1000, значит, разрядность АЦП – 10 Бит.

       По этим параметрам из таблицы выбираем следующий АЦП:

       AD 7470       10 Бит

                             U = 2.5 В

                             до 20 МГц

        Подборка RC фильтра.

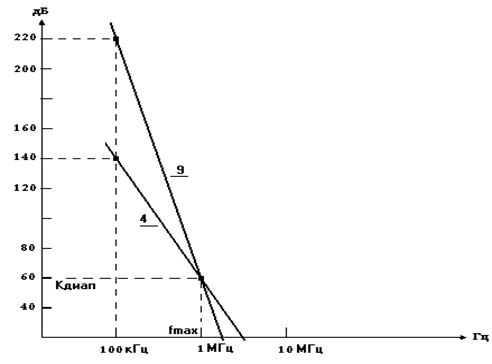

        Строим график:

                                        Наклон линии определяется по

                                    формуле n*20дБ, где

                                     n – порядок фильтра.

        Выбираем фильтр четвёртого порядка. Рассчитаем ёмкость для RC фильтра,

         взяв сопротивление R за 5 Ом, тогда

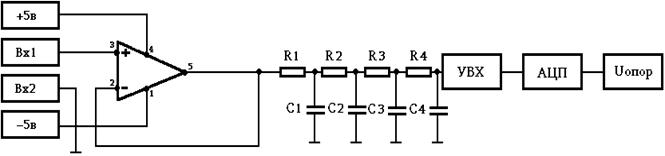

Итоговая схема
